チェーンタイプATC【BT50×60本×走行チェンジャー(位相変更付)】

特徴:立型複合旋盤に搭載するために水平方向から垂直方向へ工具位相変更します。

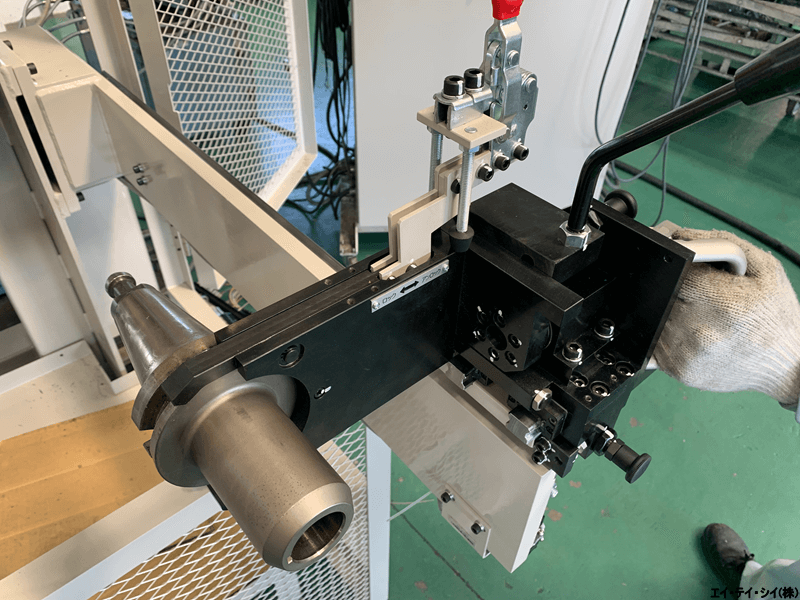

マガジンから工具交換位置までは直行で走行するタイプでありながら、垂直方向の主軸と水平方向のマガジンの工具交換を可能にするため、チャンジャーを90度倒す仕様としました。これにより主軸とマガジンの工具方向を同じにする必要がなくなり省スペース化やレイアウトの自由度が増します。またアームの旋回と出入りは実績に裏付けされた弊社オリジナルの機構を採用しているためATC装置のトラブルによるダウンタイムを最小限に減らします。

ATC装置仕様概要
icon-check-square-o 工具収納本数:60本
icon-check-square-o 工具規格:BT50
icon-check-square-o 最大工具径:回転工具Φ250mm,旋削工具は特殊
icon-check-square-o 最大工具質量:50kg
icon-check-square-o チェンジャー搬送方式:走行タイプ
icon-check-square-o チェンジャー駆動方式:油圧(機構は弊社オリジナル)
icon-check-square-o マガジン駆動方式:サーボモータ
